671nm 拉曼探頭

671nm 拉曼探頭

671nm 拉曼探頭與光纖光譜儀配合可以實現常規的拉曼光譜測量。該探頭具有良好的採集效率和可靠性。
詳細介紹
此產品的激發光源是671nm連續雷射。 其緊湊型的設計可實現用樣品架支撐來測量液體和固體的拉曼光譜,固定的光學設計可以得到重複的光學信號從而實現一些定性和半定量拉曼光譜測量要求。

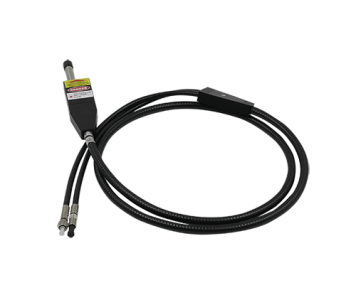

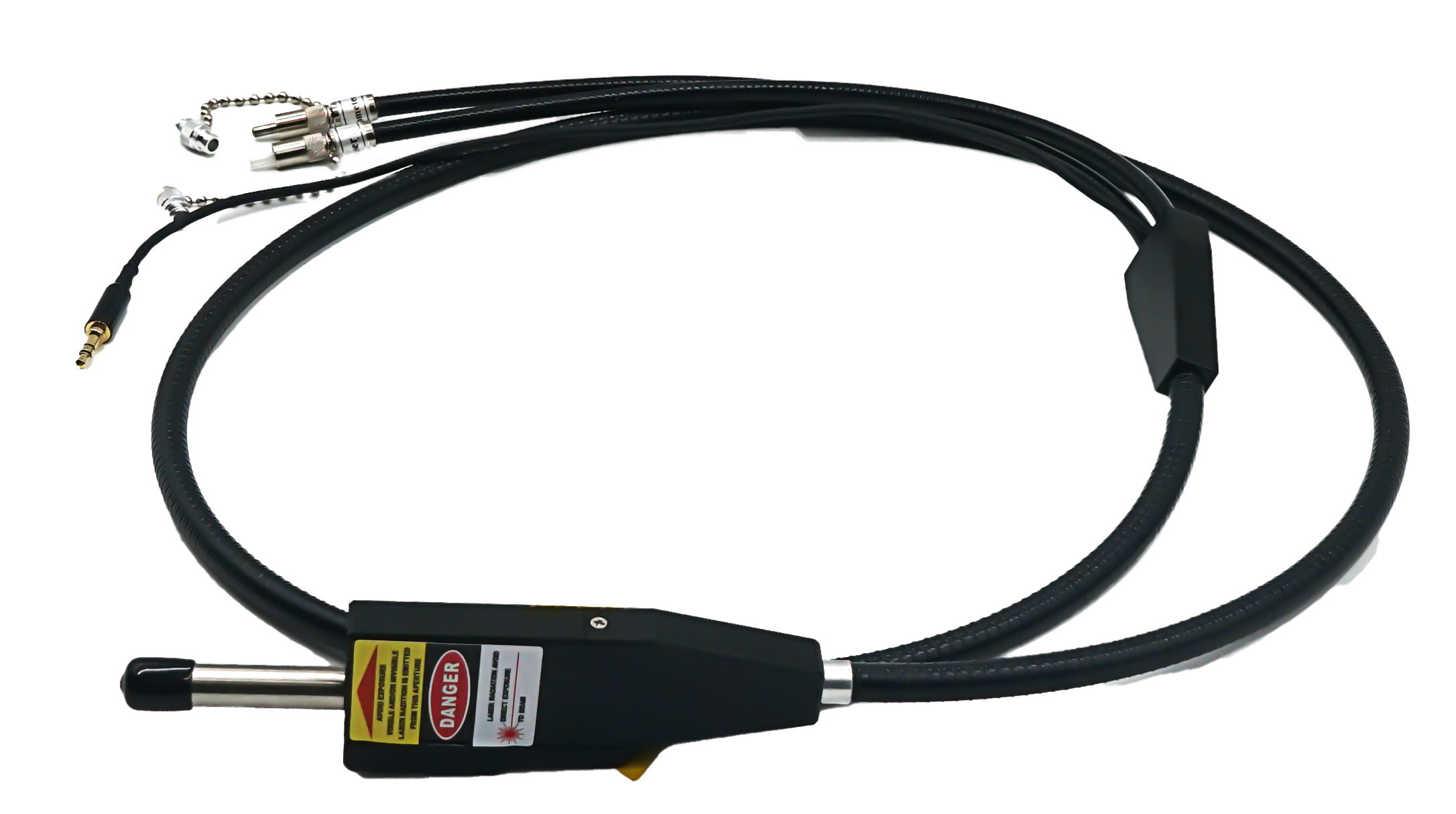

  • 外觀及結構圖

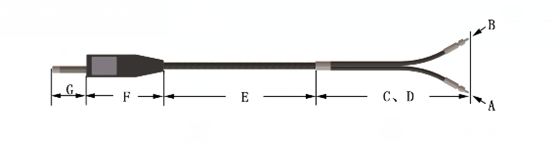

  • 固定孔位和外形尺寸



  • 產品特點

  • 拉曼光譜範圍:150cm-1-4000cm-1
  • 高截止深度:OD8
  • 可靠工藝控制:拉曼光譜起始波數 start<150cm-1
  • 高耦合效率:>80%

  • 產品參數

    型號 RPB-671-1.5-XX RPB-671-1.5T-XX RPB-671L-1.5-XX RPB-671-N
    外觀

    主體尺寸 102×30×13mm
    碳棒尺寸 45 mm
    光纖長度(合束段) 115cm±5cm N/A
    光纖長度(分束段) 30cm±5cm N/A
    雷射器接頭 FC/PC(可定製)
    光譜儀接頭 SMA905(可定製)
    適用雷射波長 671nm
    發射光譜範圍 150cm-1-4000cm-1
    探頭工作距離 7.5mm
    探頭出射耦合效率 80%
    光纖護管 Φ8.5mm包塑雙扣金屬管, 耐受50N拉力 N/A
    觸發按鈕 可定製觸發按鈕
    工作溫度 ​探頭主體:-20°C~80°C
    工作濕度 5%-80%
    註:以上規格為標準配置,可根據客戶具體需求,提供定製產品

探頭型號說明:

拉曼探頭(RPB)

螢光探頭(FPB)

+

雷射波長

+



光纖長度

(直角探頭後面會加L)

(有觸發按鈕後面會加T)

+


雷射器&光譜儀接頭

(FC/PC, SMA905…等)

範例:RPB-266-1.5L-FS

RPB:拉曼探頭

266:雷射波長

1.5:光纖長度 (1.5m)

L:90度直角探頭

F:FC (雷射器接頭)

S:SMA (光譜儀接頭)




  • 應用領域

  • 拉曼光譜檢測
  • 雷射誘導螢光光譜檢測

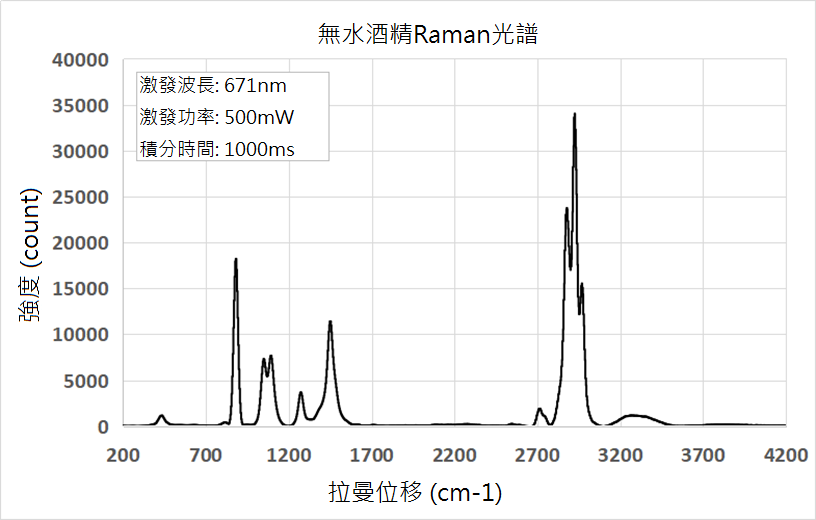

  • 拉曼光譜

檢測條件:
積分時間:1000ms,671nm的雷射器功率為500mw

樣品:無水酒精
