785nm 拉曼探頭

拉曼探頭 - 785nm

785nm拉曼探頭與785nm半導體雷射器、光纖光譜儀配合使用,可以實現常規的拉曼光譜測量。
詳細介紹
  • 產品特點

  • 耦合效率高
  • 前端聚焦鏡可更換
  • 尾纖可耐受50N以上拉力,不易損壞
  • 最高可耐受80℃高溫
  • 多次插拔一致性好
  • 批次一致性高

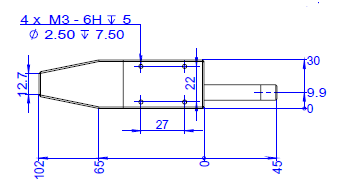

  • 固定孔位和外形尺寸


  • 探頭主體設計原理




  • 規格參數

1. 常規探頭
型號 激發波長(nm) 光譜範圍(cm-1
RPB-785-1.5-FS 785 150-4000

主要參數
項目 內容
主體尺寸 102mm×30mm×13mm
前端探頭棒長度 45 mm
光纖長度(合束段) 115cm±2cm
光纖長度(分束段) 30cm±2cm
雷射器介面 FC/PC
光譜儀介面 SMA905
探頭工作距離 7.5mm±1mm
光纖芯徑 激發端105um,回收端200um
合束端鎧甲 8.5mm包塑雙扣金屬管,耐受50N拉力
工作溫度 探頭主體:-20℃~80
工作濕度 5%-80%

註:以上規格為標準配置,可根據客戶具體需求,提供定製產品


2. 非標準探頭定製
RPB拉曼探頭還可提供以下三種非標準外觀和參數定製

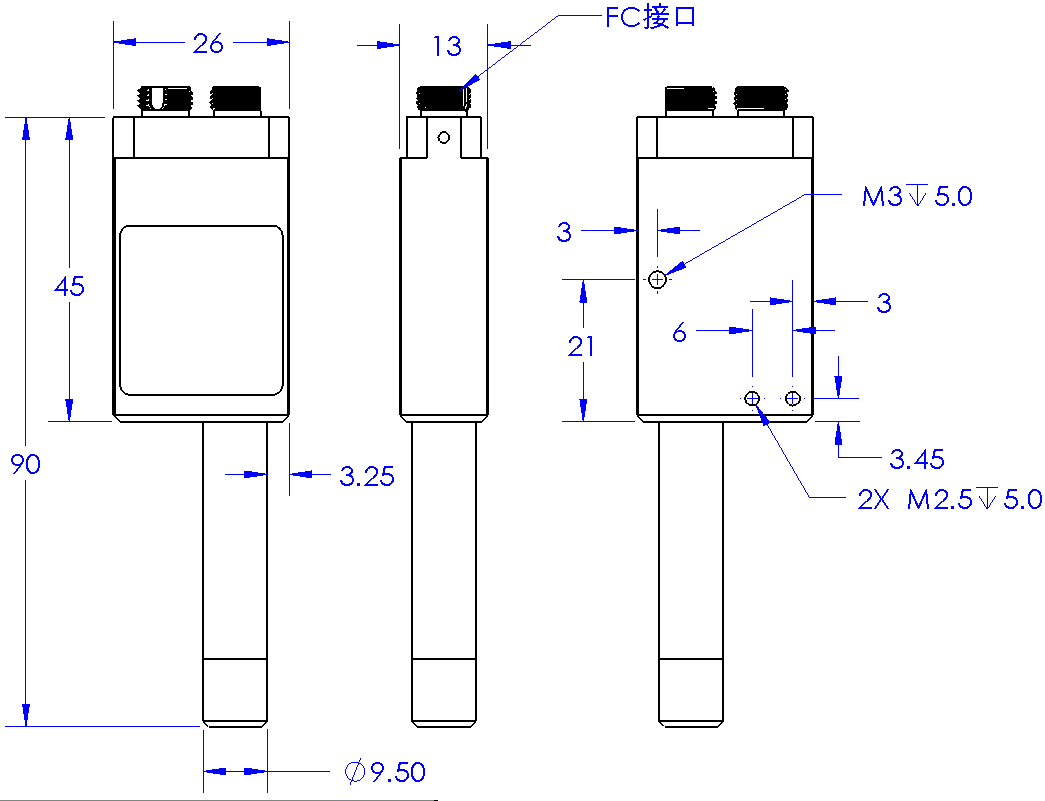

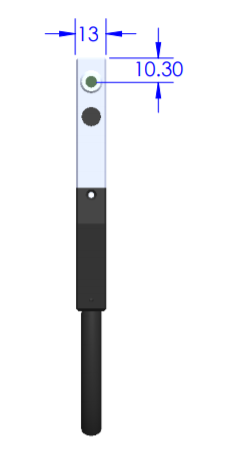

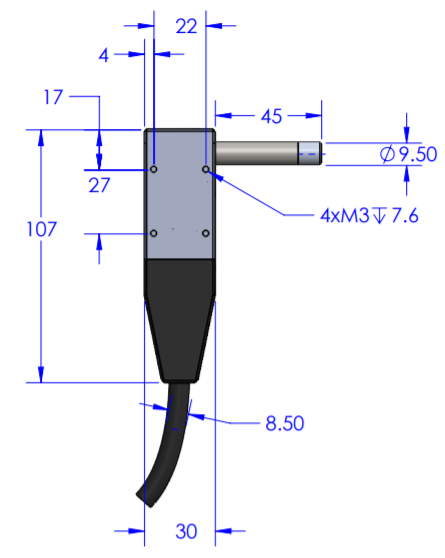

名稱 標準電觸發光纖探頭 直角尾纖探頭 無尾纖探頭
型號 RPB-785-1.5T-XX RPB-785-1.5L-XX RPB-785-N-XX

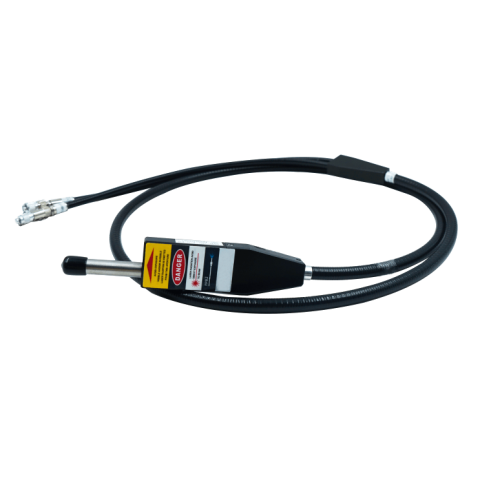

產品照片
雷射器介面 FC/PC(可以定製)
光譜儀介面 SMA905(可以定製)
探頭工作距離 7.5mm(可以定製)

探頭型號說明:

拉曼探頭(RPB)

螢光探頭(FPB)

+

雷射波長

+



光纖長度

(直角探頭後面會加L)

(有觸發按鈕後面會加T)

+


雷射器&光譜儀接頭

(FC/PC, SMA905…等)

範例:RPB-266-1.5L-FS

RPB:拉曼探頭

266:雷射波長

1.5:光纖長度 (1.5m)

L:90度直角探頭

F:FC (雷射器接頭)

S:SMA (光譜儀接頭)



  • 應用領域

  • 食品安全快檢
  • 物項檢測
  • 毒品檢測
  • 生物醫療
  • 化學線上監測
  • 寶石快檢

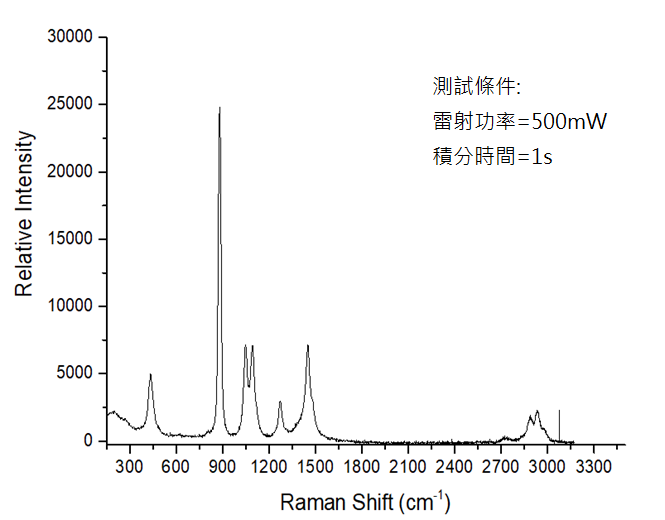

  • 拉曼光譜

785 拉曼探頭-無水乙醇

測試設備:

整機:RMS1000+

探頭:RPB-785-1.5-FS


測試參數:

雷射功率:500mw

積分時間:300ms

測試樣品:無水乙醇






785 拉曼探頭-乙腈

測試設備:

整機:RMS1000+

探頭:RPB-785-1.5-FS


測試參數:

雷射功率:500mw

積分時間:300ms

測試樣品:乙腈







785 拉曼探頭-環己烷

測試設備:

整機:RMS1000+

探頭:RPB-785-1.5-FS


測試參數:

雷射功率:500mw

積分時間:100ms

測試樣品:環己烷





785 拉曼探頭-對乙醯氨基酚

測試設備:

整機:RMS1000+

探頭:RPB-785-1.5-FS


測試參數:

雷射功率:500mw

積分時間:200ms

測試樣品:對乙醯氨基酚




785拉曼探頭-

測試設備:

整機:SEED3000

探頭:RPB-785-1.5-FS


測試參數:

雷射功率:500mw

積分時間:200ms

測試樣品:Si
