顯微拉曼光譜系統 是一款可以對樣品進行目鏡觀察、相機成像、拉曼光譜檢測以及拉曼光譜成像等功能的集成化拉曼光譜儀
儀器通常是由拉曼光譜儀、拉曼共焦模組、金相顯微鏡等模組構成,可參考以下示意圖:
![](/upload/images/%E9%A1%AF%E5%BE%AE%E6%8B%89%E6%9B%BC%E5%85%89%E8%AD%9C%E5%84%80%E5%85%89%E5%AD%B8%E7%A4%BA%E6%84%8F%E5%9C%96.png)
顯微拉曼光譜儀光學示意圖
![](/upload/images/%E9%9B%B7%E5%B0%84%E5%85%B1%E8%BB%9B%E7%84%A6%E9%A1%AF%E5%BE%AE%E6%8B%89%E6%9B%BC%E5%85%89%E8%AD%9C%E9%87%8F%E6%B8%AC%E7%B3%BB%E7%B5%B1%E5%85%89%E5%AD%B8%E7%A4%BA%E6%84%8F%E5%9C%96.png)
雷射共軛焦顯微拉曼光譜量測系統 光學示意圖
![](/upload/images/%E4%B8%89%E9%80%9A%E9%81%93%E9%A1%AF%E5%BE%AE%E6%8B%89%E6%9B%BC%E5%85%89%E8%AD%9C%E5%84%80%E5%85%89%E5%AD%B8%E7%A4%BA%E6%84%8F%E5%9C%96.png)
三通道顯微拉曼光譜儀光學示意圖
拉曼光譜模組可以選擇搭配785nm、532nm、633nm、830nm、1064nm等不同激發波長的光源,且可搭配不同性能,如非制冷、制冷型、深度制冷型的光譜儀,以滿足客戶對不同樣品、檢測精度的不同需求。主要應用領域為生物醫療、寶石鑑定、納米材料、高分子材料、細胞探測等。
以下為台灣如海 顯微拉曼光譜系統的產品資訊:
![](/upload/images/%E5%85%B1%E8%BB%9B%E7%84%A6%E6%8B%89%E6%9B%BC%E6%9C%80%E5%B0%8F%E7%B3%BB%E7%B5%B1%E5%85%89%E8%B7%AF%E7%A4%BA%E6%84%8F%E5%9C%96.png)
![](/upload/images/%E8%A7%A3%E6%9E%90%E5%BA%A6-%E9%9D%9E%E5%85%B1%E8%BB%9B%E7%84%A6%E9%A1%AF%E5%BE%AE%E6%8B%89%E6%9B%BC%E5%85%89%E6%96%91%E5%B0%BA%E5%AF%B8%2020x%E7%89%A9%E9%8F%A1.png)
共軛焦顯微拉曼最小系統20X的物鏡下解析度能夠達到32.9um
另外,以下為經常搭配使用的拉曼光譜儀:
- MR785 顯微拉曼光譜儀
MR785 顯微拉曼光譜儀 |
|
|
|
► 拉曼模組 |
|
光譜範圍 |
200-3100cm-1 |
光譜解析度 |
<10cm-1 @25μm Slit |
光譜頻移示值誤差 |
<3cm-1 |
光譜頻移重複性 |
<1cm-1 |
激發波長 |
785±0.5nm,線寬≤0.08nm |
積分時間 |
1ms-65s |
雷射器壽命 |
10000hrs |
► 顯微模組 |
|
物鏡 |
無限遠長工作距離平場消色差金相物鏡10X 50X |
轉換器 |
內定位5孔轉換器 |
CCD成像 |
可成像 |
載物台 |
雙層機械式載物台,尺寸:210mm×140mm |
落射照明系統 |
6V30W鹵素燈,亮度可調 |
調焦結構 |
粗微調同軸,配有限位元裝置和鎖緊裝置 |
► 整機參數 |
|
尺寸 |
拉曼模組:160×140×42mm 顯微模組:550×280×380mm |
工作溫度 |
0-45℃ |
工作濕度 |
5%-80% |
- 共軛焦顯微拉曼最小系統
![](/upload/images/%E5%85%B1%E8%BB%9B%E7%84%A6%E6%8B%89%E6%9B%BC%E6%9C%80%E5%B0%8F%E7%B3%BB%E7%B5%B1%E5%85%89%E8%B7%AF%E7%A4%BA%E6%84%8F%E5%9C%96.png)
![](/upload/images/%E5%85%B1%E8%BB%9B%E7%84%A6%E6%8B%89%E6%9B%BC%E6%9C%80%E5%B0%8F%E7%B3%BB%E7%B5%B1.png)
光路示意圖 產品實圖
![](/upload/images/%E8%A7%A3%E6%9E%90%E5%BA%A6-%E5%85%B1%E8%BB%9B%E7%84%A6%E9%A1%AF%E5%BE%AE%E6%8B%89%E6%9B%BC%E6%9C%80%E5%B0%8F%E7%B3%BB%E7%B5%B1%2020x%E7%89%A9%E9%8F%A1.png)
非共軛焦的顯微拉曼光斑尺寸,20X物鏡
![](/upload/images/%E8%A7%A3%E6%9E%90%E5%BA%A6-%E9%9D%9E%E5%85%B1%E8%BB%9B%E7%84%A6%E9%A1%AF%E5%BE%AE%E6%8B%89%E6%9B%BC%E5%85%89%E6%96%91%E5%B0%BA%E5%AF%B8%2020x%E7%89%A9%E9%8F%A1.png)
共軛焦顯微拉曼最小系統20X的物鏡下解析度能夠達到32.9um
另外,以下為經常搭配使用的拉曼光譜儀:
![](/upload/images/SEED3000.png)
Seed3000 785nm拉曼系統
![](/upload/images/Portman532.png)

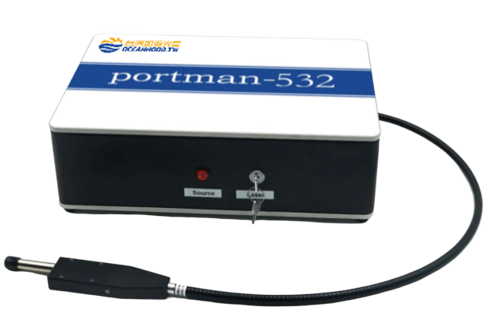

Portman532 532nm拉曼系統
![](/upload/images/%E6%8B%89%E6%9B%BC%E6%8E%A2%E9%A0%AD%E7%B5%90%E6%A7%8B%E7%A4%BA%E6%84%8F%E5%9C%96.png)
拉曼探頭結構示意圖
