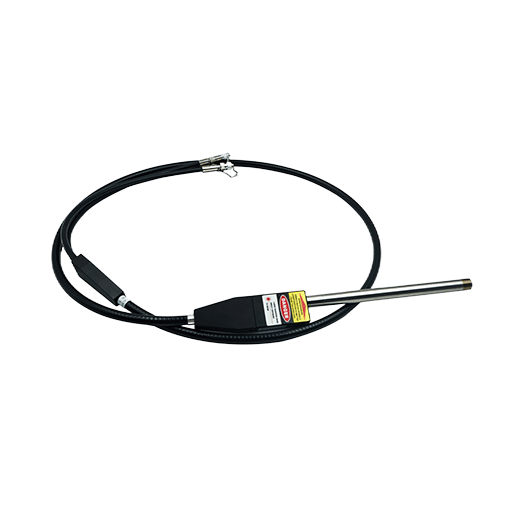

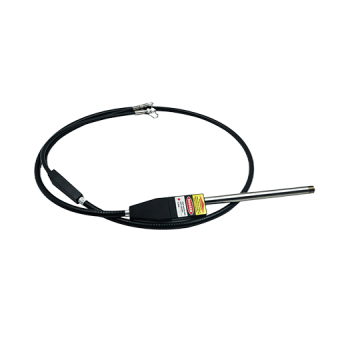

RPB4浸入式拉曼探頭支援 532 / 785 / 830 / 1064 nm等激發波長，連接介面可選 FC或SMA905。探頭採精巧設計，前端整合短焦透鏡，具備良好的拉曼訊號收集能力，適用於多類型液體的原位量測情境。
為滿足不同環境需求，RPB4提供三種版本：
範例：RPB4785-1.5-FS
RPB4：浸入式拉曼探頭
785：雷射波長
1.5：光纖長度 (1.5m)
F：FC (雷射耦合介面)
S：SMA (光譜儀耦合介面)
為滿足不同環境需求，RPB4提供三種版本：
- 標準版：適用於一般環境液體檢測，不具特殊耐受性。
- 增強版：適用於弱酸、弱鹼、低壓低溫等輕度腐蝕環境。
- 工業級版：適用於強酸、強鹼、強腐蝕、高溫高壓等嚴苛環境，具備優異的抗腐蝕、耐高溫與耐壓性能。
-
產品特點
- 耐腐蝕、耐酸鹼。
- 尾纖可承受50N拉力，抗損傷能力佳。
- 耐溫：主體最高可耐80℃；前端可耐200℃。
- 可依客戶需求焊接不同規格法蘭，支援DN15、DN25、DN32。
- 可依需求配置防爆接頭。
-
固定孔位和外形尺寸
-
規格參數
產品配置
| 型號 | 激發波長/nm | 起始拉曼位移/cm-1 | 截止拉曼位移/cm-1 | 雷射 耦合介面 |
光譜儀 耦合介面 |
光纖長度/m |
| RPB4532-1.5-FS | 532 | 150 | 4000 | FC/PC | SMA905 | 1.5 |
| RPB4532-1.5-SS | 150 | 4000 | SMA905 | SMA905 | 1.5 | |
| RPB4532-N-FF | 150 | 4000 | FC/PC | FC/PC | N/A |
主要參數
|
項目
|
內容
|
||||
|
主體尺寸
|
60.5 mm×30 mm×13 mm | ||||
|
前端探頭棒長度
|
204 mm（長度可訂製） | ||||
| 耐腐蝕範圍 | 可按需選擇耐腐蝕性能，一般不受酸堿腐蝕，但不能置於高溫度下（300℃以上）的氫氟酸、磷酸和融化的氫氧化鉀溶液中。 | ||||
| 浸入部分耐受溫度 | 200℃ | ||||
|
光纖長度（合束段）
|
115±2 cm | ||||
|
光纖長度（分束段）
|
30±2 cm | ||||
|
雷射器介面
|
FC/PC（可訂製） | ||||
|
光譜儀介面
|
SMA905（可訂製） | ||||
| 雷射波長/nm | 532 | ||||
| 發射光譜範圍/cm-1 | 150 -4000 | ||||
|
光纖芯徑
|
激發端105µm，回收端200µm | ||||
| 合束端護套 | 8.5mm包塑雙扣金屬管，可承受50N拉力 | ||||
|
工作溫度
|
探頭主體：-20℃～80℃ | ||||
|
工作濕度
|
5%-80% | ||||
註：以上為標準參數，實際可依應用情境與材質需求客製化配置（法蘭、接頭、光纖長度、波段等）。
探頭型號說明：
| 浸入式拉曼探頭 (RPB4) |
+ | 雷射波長 | + | 光纖長度 (直角探頭後面會加L) (有觸發按鈕後面會加T) |
+ | 雷射器&光譜儀耦合介面 (FC/PC, SMA905…等) |
RPB4：浸入式拉曼探頭
785：雷射波長
1.5：光纖長度 (1.5m)
F：FC (雷射耦合介面)
S：SMA (光譜儀耦合介面)
非標準探頭客製化
浸入式拉曼探頭可提供DN15、DN25、DN32 法蘭客製
-
應用領域
- 透明液體、混濁液體或酸性腐蝕液體之原位量測。
