本產品採用90°離軸拋物面反射鏡，其焦距在寬波段內保持恆定，所以在焦點調節準確的條件下即可準直寬光譜波長的光，成為準直多色光源準直或耦合的最佳選擇。在透鏡表面鍍製450 nm到20um波長範圍的銀膜，增加出射效率。該款準直器可選配FC/PC、FC/APC或者SMA905接頭。
-
產品特色
- 表面鍍製可選擇銀膜（450 nm – 20 μm）、金膜（450 nm – 20 μm）或鋁膜（250 – 450 nm），具高反射率
- 反射膜層具備保護鍍膜，提升環境適應性與使用可靠度
- 採用反射式光學工作模式，整個反射帶寬譜消色差設計
- 適用於多色光準直輸出或耦合至光纖系統
- 標準化接頭介面設計，安裝與使用方便
- 可廣泛應用於光譜分析、螢光分析、氣體遙測、水質分析、食品安全檢測與醫療分析儀器
-

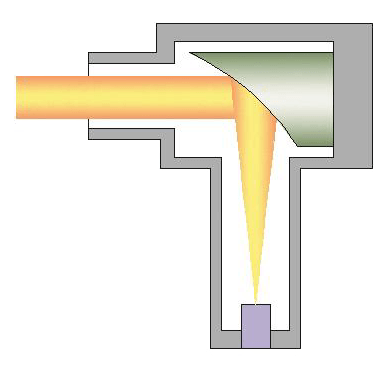

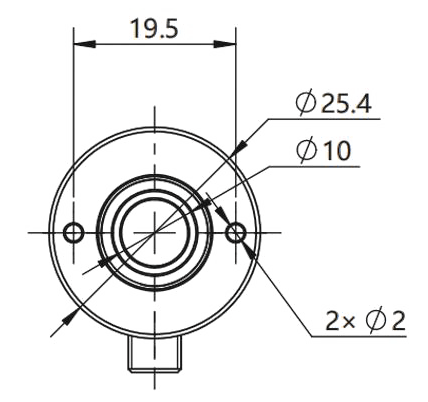

尺寸圖及原理
-
產品參數
| Wavelength | 450nm-20um |
| AR Coating | Silver film / Aluminum film |
| Reflectance | >97.5% (450nm - 2um) >96% ( 2um - 20um) >90% (250nm - 450nm) |
| Export beam diameter | 2mm, 4mm, 8.5mm, 12mm (Fiber NA=0.13) |
| Numerical aperture | 0.4, 0.36, 0.167, 0.216 |
| Aperture | Ø7.6mm, Ø11mm, Ø16.5mm, Ø23.5mm |
| Connector | FC/PC, FC/APC, SMA905 |
| Working temperature | -10~70°C |
