1064nm 拉曼探頭

1064nm拉曼探頭與光纖光譜儀相互配合可實現1064nm拉曼測量。該探頭具有良好的採集效率和可靠性。
詳細介紹

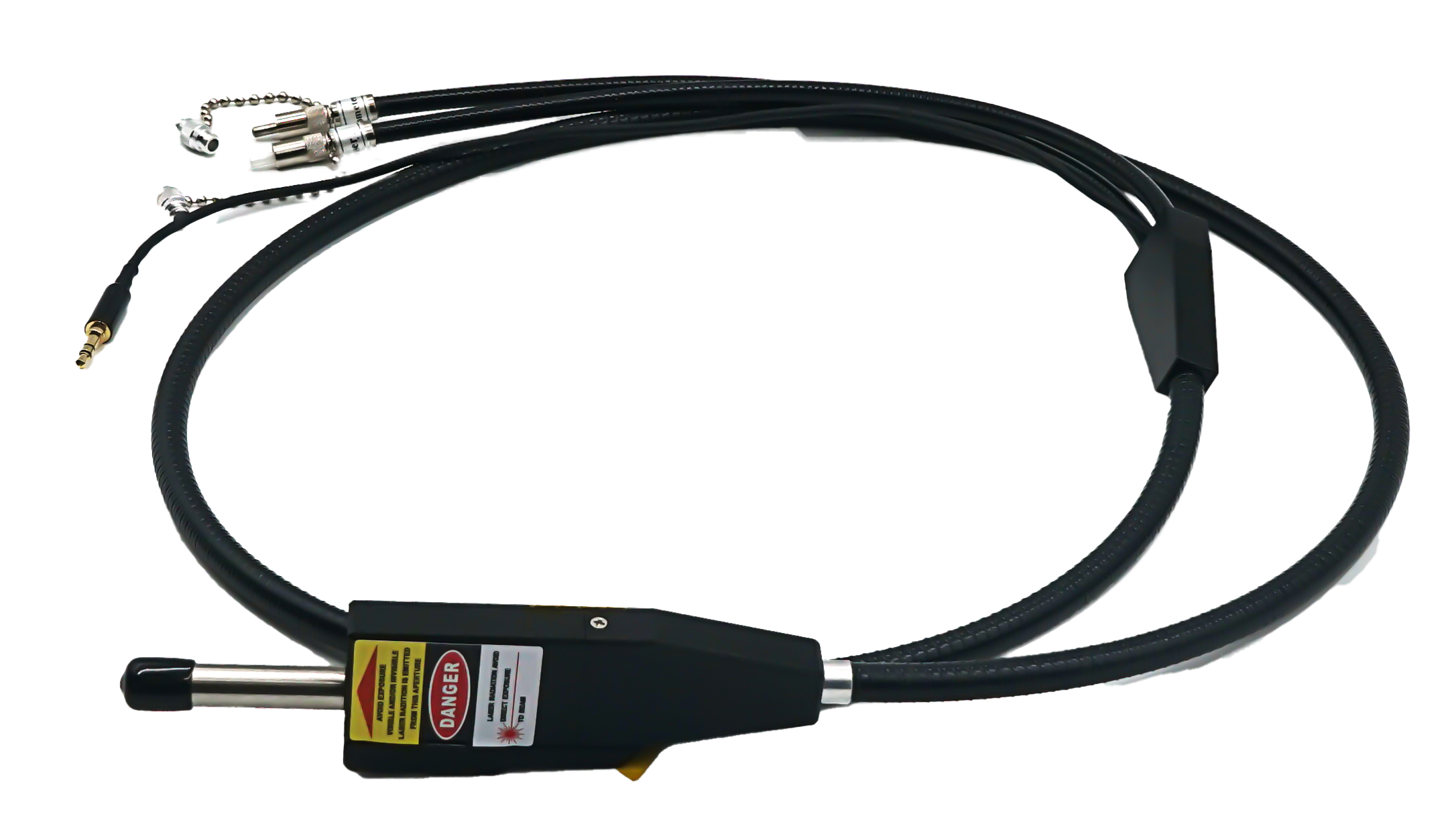

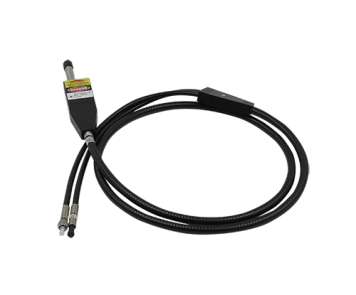

  • 外觀及結構圖



  • 固定孔位和外形尺寸



  • 產品特點

  • 寬光譜範圍：150cm-1-3000cm-1
  • 高截止深度：OD8​
  • 高耦合效率：>80%
  • 可靠工藝控制： 拉曼光譜起始波數 start<150cm-1


  • 產品參數

    型號 RPB-1064-1.5-XX RPB-1064-1.5T-XX RPB-1064-1.5L-XX RPB-1064-N-FF
    外觀

    主體尺寸 102×30×13mm
    碳棒尺寸 45 mm
    光纖長度(合束段) 115cm±5cm N/A
    光纖長度(分束段) 30cm±5cm N/A
    雷射器接頭 FC/PC(可定製) FC/PC(可定製)
    光譜儀接頭 SMA905(可定製) FC/PC(可定製)
    適用雷射波長 1064nm
    發射光譜範圍 150cm-1-3000cm-1
    探頭工作距離 7.5mm
    探頭出射耦合效率 ≥80%
    光纖護管 Φ8.5mm包塑雙扣金屬管， 耐受50N拉力 N/A
    觸發按鈕 可定製觸發按鈕
    工作溫度 探頭主體：-20°C~80°C
    工作濕度 5%-80%
    註：以上規格為標準配置，可根據客戶具體需求，提供定製產品

探頭型號說明：

拉曼探頭(RPB)

螢光探頭(FPB)

+

雷射波長

+



光纖長度

(直角探頭後面會加L)

(有觸發按鈕後面會加T)

+


雷射器&光譜儀接頭

(FC/PC, SMA905…等)

範例：RPB-266-1.5L-FS

RPB：拉曼探頭

266：雷射波長

1.5：光纖長度 (1.5m)

L：90度直角探頭

F：FC (雷射器接頭)

S：SMA (光譜儀接頭)

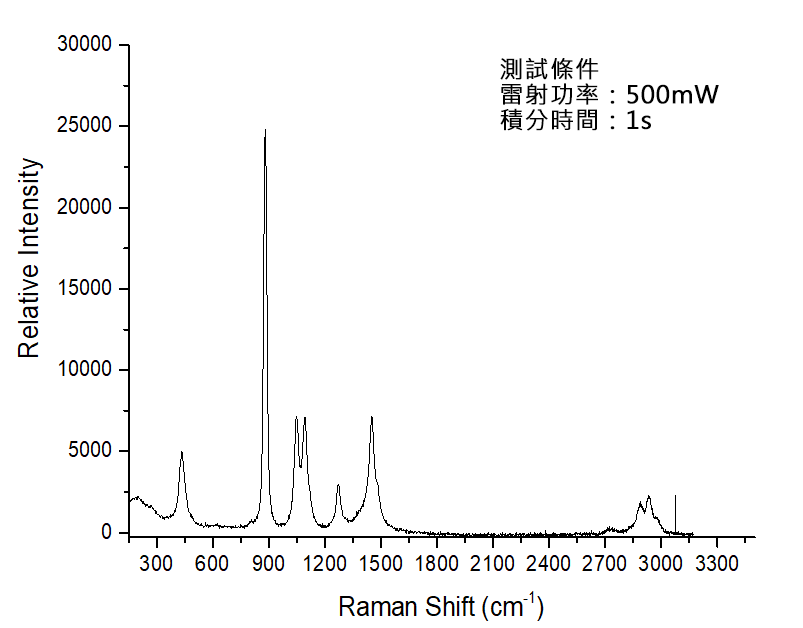

  • 酒精拉曼光譜圖
